Здравейте! Като доставчик на тръбни топлообменници, напоследък получавам много въпроси относно връзката между скоростта на топлообмен и температурната разлика в тези изящни устройства. Така че реших да се опитам да го обясня по начин, който е лесен за разбиране.
Първо, нека бързо да разгледаме какво представлява тръбният топлообменник. Това е вид топлообменник, при който две течности обменят топлина през серия от тръби. Едната течност тече вътре в тръбите (тръбната - странична течност), а другата тече извън тръбите (черупката - странична течност). Тези неща са много често срещани във всякакви индустрии, от химическата обработка до производството на храни и напитки.
Сега нека поговорим за скоростта на пренос на топлина. Просто казано, скоростта на пренос на топлина е колко топлина се прехвърля от един флуид към друг за единица време. Обикновено се измерва във ватове (W) или британски топлинни единици на час (BTU/час). И температурна разлика? Е, това е само разликата в температурата между горещия флуид и студения флуид.
И така, каква е връзката между тях? Всъщност е доста лесно и се основава на фундаментален принцип на пренос на топлина, наречен закон на Фурие. Съгласно този закон скоростта на пренос на топлина (Q) е право пропорционална на температурната разлика (∆T) между двата флуида. В тръбен топлообменник можем да изразим тази връзка, като използваме следното уравнение:
Q = U * A * ∆Tlm
Тук Q е скоростта на топлопреминаване, U е общият коефициент на топлопреминаване, A е площта на топлопреминаване и ∆Tlm е логаритмичната средна температурна разлика. Общият коефициент на топлопреминаване (U) взема предвид всички съпротивления на топлопреминаване в обменника, като топлопроводимостта на материала на тръбата, скоростта на потока на флуида и замърсяването върху повърхностите на тръбата. Площта на топлообмен (A) е основно повърхността на тръбите, които са в контакт с течностите. И логаритмичната средна температурна разлика (∆Tlm) е специален начин за изчисляване на средната температурна разлика между двата флуида, докато тече през топлообменника.

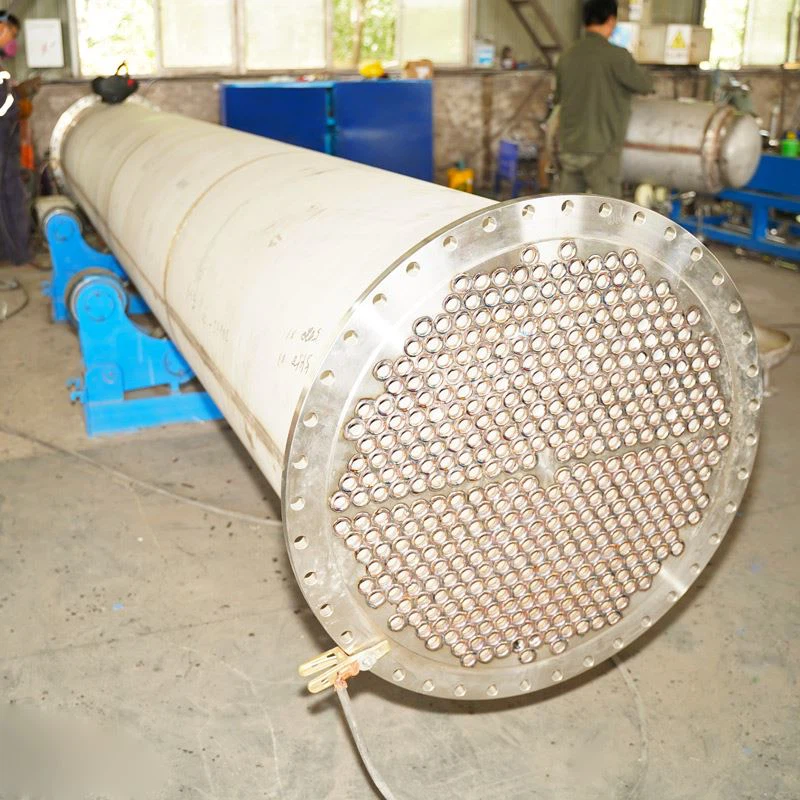

Нека го разбием малко повече. Ако увеличим температурната разлика (∆T) между горещите и студените флуиди, скоростта на пренос на топлина (Q) ще се увеличи. Това има смисъл, нали? Колкото по-голяма е разликата в температурата, толкова по-голяма е движещата сила за преминаване на топлината от горещия флуид към студения флуид. Например, ако използвате aДуплексен тръбен топлообменник от неръждаема стоманаза охлаждане на поток от горещ химичен процес със студена вода, увеличаването на температурата на горещия поток или намаляването на температурата на студената вода ще увеличи температурната разлика и, като резултат, скоростта на топлопредаване.
Но всичко не е толкова просто. Има и други фактори, които могат да повлияят на тази връзка. Например общият коефициент на топлопреминаване (U) не е константа. Може да се променя в зависимост от неща като свойствата на флуида (като вискозитет и топлопроводимост), скоростите на потока на флуидите и състоянието на повърхностите на топлообменника. Ако тръбите се замърсят с отлагания с течение на времето, стойността на U ще намалее, което означава, че дори температурната разлика да остане същата, скоростта на пренос на топлина ще намалее.
Разположението на потока в тръбния топлообменник също играе роля. Има различни видове подреждане на потока, като паралелен поток, противопоток и кръстосан поток. При противопоточно устройство горещите и студените флуиди протичат в противоположни посоки. Това обикновено дава по-висока средна температурна разлика и, следователно, по-висока скорост на топлопредаване в сравнение с паралелен поток, при който флуидите текат в една и съща посока.
Нека да разгледаме някои приложения от реалния свят. В химическата промишленост,Промишлени тръбни топлообменницисе използват за нагряване или охлаждане на различни химични реакции. Чрез внимателно контролиране на температурната разлика между потока на реагента и нагряващия или охлаждащия флуид, инженерите могат да оптимизират скоростта на пренос на топлина и да гарантират, че реакцията протича при правилната температура.
Във фармацевтичната индустрия,Фармацевтични топлообменнициса от решаващо значение за процеси като стерилизация, кристализация и дестилация. Поддържането на правилната температурна разлика е от съществено значение за гарантиране на качеството и безопасността на фармацевтичните продукти.
Сега, ако сте на пазара за тръбен топлообменник, важно е да разберете тази връзка между скоростта на топлопредаване и температурната разлика. Трябва да знаете каква температурна разлика можете да очаквате във вашето приложение и как това ще повлияе на ефективността на топлообменника. По този начин можете да изберете правилния тип топлообменник, с подходящата площ на топлопреминаване и общ коефициент на топлопреминаване, за да отговори на вашите специфични нужди.
Ако все още сте малко объркани или имате още въпроси относно тръбните топлообменници, или ако се интересувате от закупуването на такъв за вашия бизнес, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да вземете най-доброто решение за вашите изисквания за пренос на топлина. Независимо дали имате нужда от малък топлообменник за лаборатория или голям промишлен агрегат, ние ще ви покрием.
В заключение, връзката между скоростта на топлопренос и температурната разлика в тръбен топлообменник е ключова концепция, която може да има голямо влияние върху работата на вашата система за топлопренос. Разбирайки тази връзка, вие можете да оптимизирате вашите процеси, да спестите енергия и да осигурите ефективна работа на вашето оборудване. Така че, ако търсите надежден доставчик на тръбни топлообменници, извикайте ни и нека започнем разговор за това как можем да ви помогнем.
Референции
- Incropera, FP, DeWitt, DP, Bergman, TL и Lavine, AS (2019). Основи на топло- и масообмена. Уайли.
- Шах, РК и Секулич, ДП (2003). Основи на дизайна на топлообменника. Wiley - Interscience.
