Здравейте! Като доставчик на промишлени пластинчати топлообменници се натъкнах на множество въпроси от клиенти относно различни аспекти на тези основни устройства. Един въпрос, който често възниква, е как ориентацията на промишления пластинчат топлообменник влияе върху неговата работа. В този блог ще го разбия за вас по прост и лесен за разбиране начин.
Първо, нека бързо да разгледаме какво представлява промишленият пластинчат топлообменник. Това е компактно устройство, съставено от поредица от тънки метални пластини, захванати заедно. Тези плочи имат различни канали за поток, което позволява на две течности при различни температури да обменят топлина без смесване. Те се използват в голямо разнообразие от индустрии, от храни и напитки до химическа обработка и ОВК системи.
Сега да преминем към частта за ориентация. Като цяло има три основни ориентации, които разглеждаме: хоризонтална, вертикална с паралелен поток и вертикална с противопоток.
Хоризонтална ориентация
Когато пластинчатият топлообменник е монтиран хоризонтално, той има свой набор от предимства и недостатъци. Едно от основните предимства е лесната инсталация. В много индустриални условия има повече налично хоризонтално пространство в сравнение с вертикално пространство. Също така е по-лесно да свържете тръби и други компоненти в хоризонтална настройка.
По отношение на производителността, хоризонталната ориентация понякога може да доведе до по-добро разпределение на течността. Тъй като плочите лежат плоски, течностите могат да се разпределят по-равномерно по повърхността на плочата. Това равномерно разпределение може да подобри ефективността на преноса на топлина, тъй като по-голямата част от повърхността на плочата се използва за пренос на топлина.
Има обаче и някои недостатъци. Един голям проблем е потенциалът за утаяване. Ако използваните течности съдържат твърди вещества или частици, те могат да се утаят на дъното на топлообменника с течение на времето. Тази утайка може да намали площта на потока и да наруши равномерния поток на флуидите, което води до намаляване на ефективността на топлообмена. Друг проблем е рискът от образуване на въздушни джобове. Въздухът може да се улови в хоризонталния топлообменник, особено ако инсталацията или тръбопроводите не са извършени правилно. Тези въздушни джобове действат като изолатори, намалявайки контакта между течностите и плочите и по този начин намалявайки скоростта на топлообмен.
Вертикална ориентация с паралелен поток
Във вертикално монтиран пластинчат топлообменник с паралелен поток двата флуида протичат в една и съща посока, или отгоре надолу, или отдолу нагоре. Тази ориентация има някои уникални предимства.
За начало може да помогне за предотвратяване на утаяването. Тъй като течностите текат вертикално, всякакви твърди частици е по-вероятно да бъдат пренесени заедно с потока, вместо да се утаят на дъното. Това спомага за поддържането на чист и ефективен топлообменник за по-дълъг период от време.
Друго предимство е свързано с динамиката на потока. Вертикалната ориентация понякога може да създаде по-стабилен модел на потока, особено за течности с висок вискозитет. Стабилният поток означава по-малко турбуленция и спад на налягането, което може да спести енергия и да намали износването на помпата и другите компоненти на системата.
Но има и предизвикателства. Един значителен недостатък е, че ефективността на пренос на топлина може да не е толкова висока, колкото при някои други ориентации. При паралелен поток температурната разлика между двата флуида намалява, докато те се движат по плочите. Тази по-малка температурна разлика намалява движещата сила за пренос на топлина, което води до потенциално по-ниска обща ефективност.
Вертикална ориентация с брояч - поток
Вертикалната ориентация на насрещния поток често е най-предпочитаната в много индустриални приложения. При тази настройка двете течности текат в противоположни посоки.
Основното предимство на насрещния поток е превъзходната ефективност на топлообмена. Тъй като течностите текат в противоположни посоки, температурната разлика между тях остава относително постоянна по дължината на плочите. Тази постоянна температурна разлика осигурява силна движеща сила за пренос на топлина, позволявайки на топлообменника да пренася повече топлина с по-малка повърхност.
Освен това има добри самопочистващи се свойства, подобни на вертикалната паралелна ориентация на потока. Вертикалният поток помага за предотвратяване на утаяването и поддържа плочите чисти.
Инсталирането на противоточен топлообменник обаче може да бъде малко по-сложно. Тръбопроводите трябва да бъдат внимателно проектирани, за да се гарантира, че флуидите влизат и излизат от топлообменника на правилните места за правилна работа срещу потока. Има и по-висок спад на налягането при насрещния поток в сравнение с паралелния поток, което може да изисква по-мощна помпа.
Въздействие върху различни видове пластинчати топлообменници
Нека да разгледаме как ориентацията влияе на различните видове пластинчати топлообменници.
Търговски пластинчат топлообменник
В търговски условия, като ресторанти и хотели, ориентацията може значително да повлияе на производителността и разходите на системата. Хоризонталната ориентация може да е по-подходяща, ако пространството е ограничено. Въпреки това, тъй като тези настройки често използват вода, рискът от утаяване и въздушни джобове трябва да се управлява внимателно. Вертикалната насрещна ориентация може да осигури по-добра енергийна ефективност, което е от решаващо значение за намаляване на оперативните разходи в дългосрочен план.
Метален пластинчат топлообменник
Топлообменниците с метални пластини обикновено се използват при приложения с висока температура и високо налягане. Ориентацията може да повлияе на механичното напрежение върху металните плочи. Например, във вертикална ориентация теглото на плочите и течностите може да причини различни разпределения на напрежението в сравнение с хоризонтална настройка. Добре избраната ориентация може да помогне за минимизиране на стреса и да удължи живота на топлообменника.

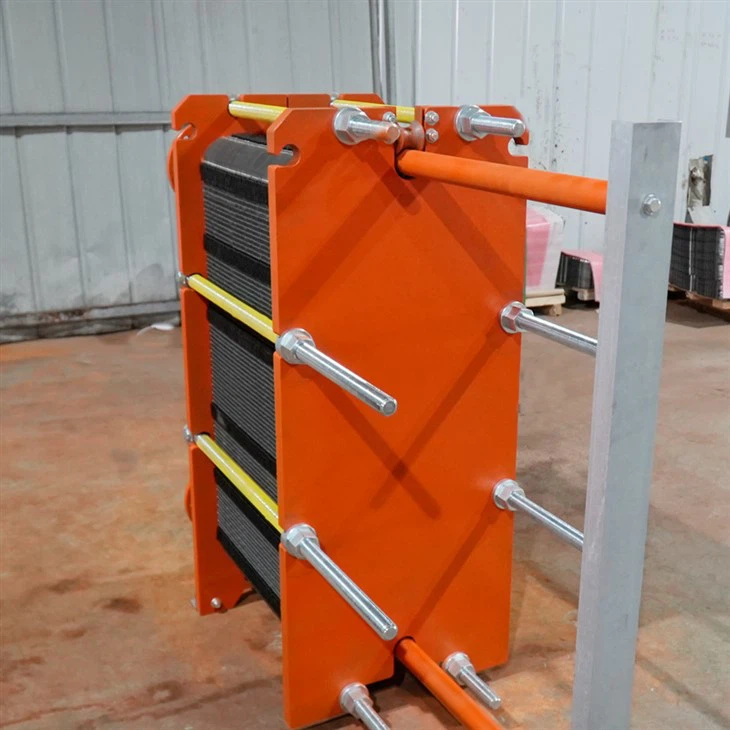

Топлообменник с пластини и рамки
Пластинчатите и рамкови топлообменници са известни със своята лесна поддръжка и гъвкавост. Ориентацията може да повлияе колко лесен е достъпът и почистването на плочите. Хоризонталната ориентация може да улесни премахването и почистването на отделни плочи, докато вертикалната ориентация може да бъде от полза за осигуряване на подходящ дренаж и предотвратяване на натрупване на течности.
Практически съображения за избор на правилната ориентация
Когато решавате ориентацията на промишлен пластинчат топлообменник, трябва да вземете предвид няколко практически фактора.
Първо, трябва да вземете предвид наличното пространство във вашето съоръжение. Ако имате ограничено вертикално пространство, хоризонталната ориентация може да е единствената ви възможност. От друга страна, ако имате много вертикална стая, вертикалната ориентация може да предложи по-добра производителност.
Свойствата на използваните течности също са от решаващо значение. Ако течностите са склонни към утаяване или имат висок вискозитет, вертикалната ориентация може да е по-подходяща. За течности с нисък вискозитет и без твърди частици хоризонталната ориентация може да работи добре.
Цялостните системни изисквания, като желаната скорост на пренос на топлина, ограничения за падане на налягането и енергийна ефективност, също трябва да ръководят вашето решение. Може да се наложи да се консултирате с професионален инженер или опитен доставчик (като нас!), за да намерите най-добрата ориентация за вашето конкретно приложение.
Заключение
В заключение, ориентацията на промишления пластинчат топлообменник има значително влияние върху неговата работа. Всяка ориентация - хоризонтална, вертикална с паралелен поток и вертикална с противопоток - има свой собствен набор от предимства и недостатъци. Независимо дали използвате aТърговски пластинчат топлообменник,Метален пластинчат топлообменник, илиТоплообменник с пластини и рамки, изборът на правилната ориентация е от ключово значение за постигане на оптимален топлопренос, намаляване на консумацията на енергия и удължаване на живота на устройството.
Ако търсите промишлен пластинчат топлообменник или имате нужда от съвет относно ориентацията за вашето приложение, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите най-добрия избор и да гарантираме, че вашата система за топлообмен работи гладко и ефективно.
Референции
- Incropera, FP, & DeWitt, DP (2002). Основи на топло- и масообмена. Уайли.
- Duffie, JA, & Beckman, WA (2006). Слънчево инженерство на топлинни процеси. Уайли.
